SMT接料機軟件操作界面區域功能劃分是什么？

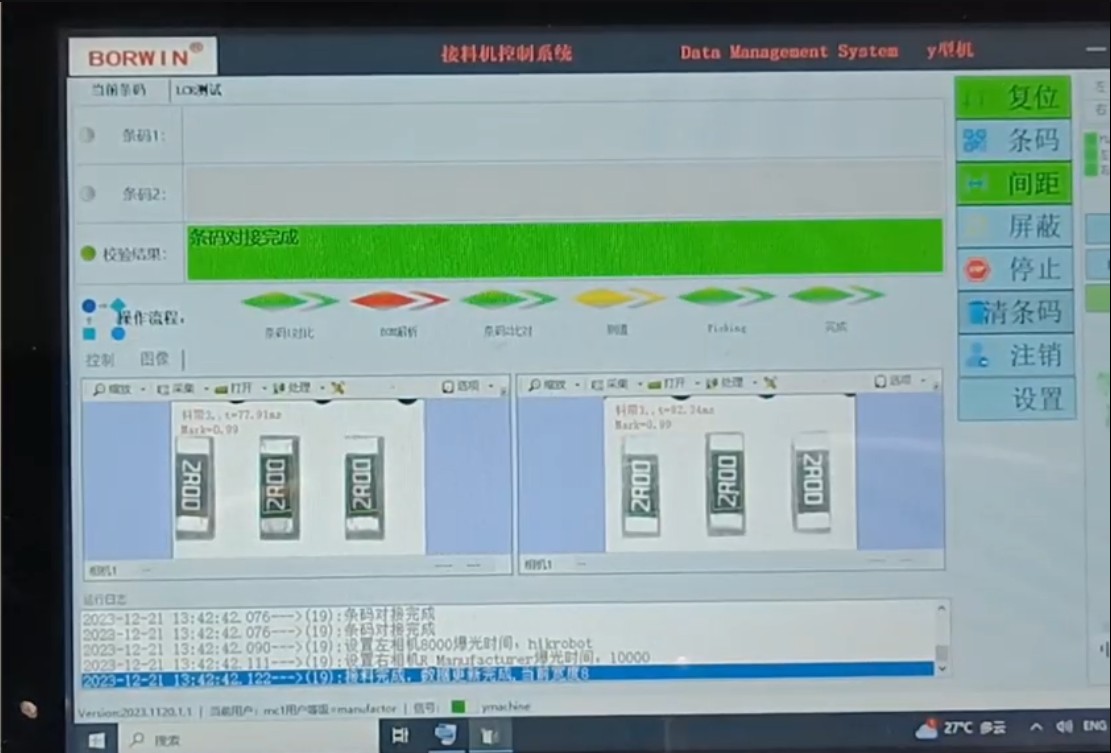

如下圖，我們從圖中可以看出接料機軟件由左邊1-3個橫狀區域和右邊豎狀區域4組成，功能分別是：

⑴、掃碼顯示及過程反饋區域。使用掃碼槍掃描相應的條碼，經過數據比對，數據會實時顯示在相應的行，且如果接料機有相應的接料、測值過程，會將過程的結果OK/NG顯示，并有相應的信息提示和防呆防錯效果。注：如果企業用戶發現接料機有報錯，請?jiān)谠搮^(qū)域找到報錯代碼信息反饋給我們，由我們來作出相應的解答及操作調整。

⑵、圖像采集調整區域。該區域主要是通過CCD相機實時拍攝的畫面，配合調試工程師的參數設置，達到很好的接料及相應功能效果（圖中為絲印對比圖像狀態）。

⑶、運行日志區域。用于幫組用戶和工程師追溯SMT接料機操作過程，排除故障。

⑷、菜單區域。該區域分為兩部分，不同用戶登錄會顯示出不同的菜單列表（防誤操作，避免設備因此損壞或者不能正常工作）。菜單區域是用戶常用的工作區域，用戶需要按接料機操作流程使用。

接料機各區域組成部分

SMT接料機軟件操作界面具體功能介紹：

條碼：打開/關閉掃描條碼的功能。點亮后，下面的等待掃碼按鈕切換為顯示掃碼屏蔽。

條碼1：貼片機feeder（飛達）上快用完的料盤上的P/N條碼。

條碼2：新料盤的P/N條碼，與原條碼做對比，判斷是否是同一種料。

屏蔽：打開/關閉檢測空料的功能。

間距：料帶間距有4mm和2mm切換的功能（注：不同型號可能會有不同）。

清空條碼：當掃錯料盤時，可以按此按鈕清除，再重新掃條碼。

用戶登錄：點擊進入用戶登錄界面，接料機廠家可以按用戶需求設置多組用戶，分別賦予相應的功能和調試權限。

復位：重新開啟電源、按下急停按鈕、報警故障排除等操作后需要按此按鈕。

停止：停止。

SMT接料機軟件操作界面的其他按鈕和功能，為了防止誤操作，就不再進行介紹了。如果您是我們的客戶，想了解更多關于SMT接料機的軟件設置和用戶權限方面的問題，可以聯系我們的工程師進行更詳細的了解。
